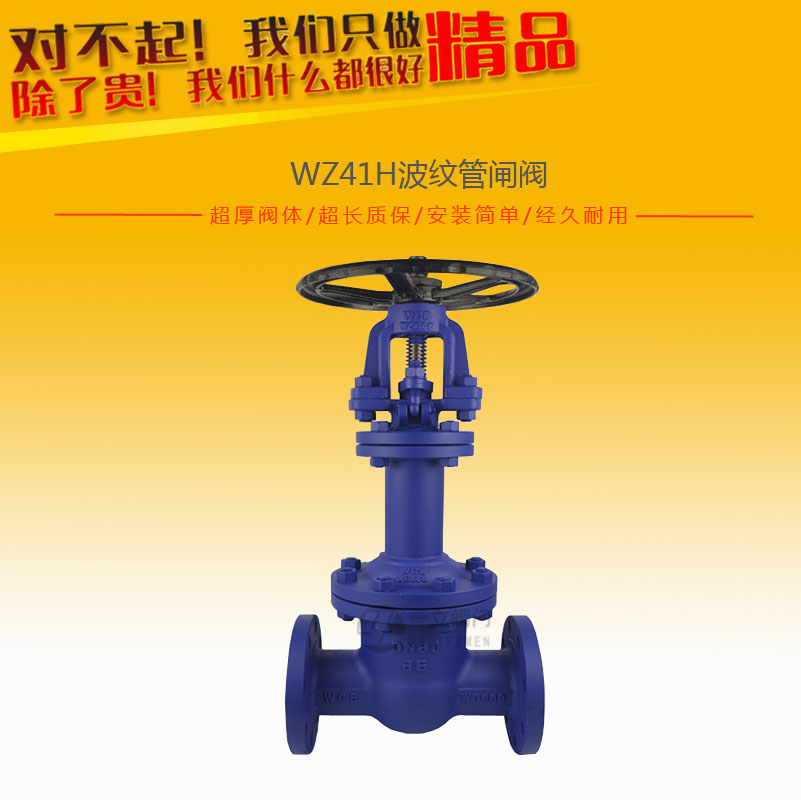

WZ41H波紋管閘閥

產品概述： WZ41H波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管閘閥 WZ41H適用于公稱壓力150Lb

咨詢熱線：0577-67313796

產品詳情

產品概述：
WZ41H波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管閘閥WZ41H適用于公稱壓力150Lb-900Lb，工作溫度-20℃-425℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上。美標波紋管閥門適用于導熱油、有毒、易燃、滲透性強、污染環境、帶放射性的流體介質管路上作切斷閥，也可用于調節，是創造無泄漏工廠的優質產品。
波紋管閘閥采用波紋管密封的設計。完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率增加生產設備安全性，減少了維護費用及頻繁的維護保養。還提供了清潔安全的工作環境。適用于公稱壓力PN1.6～4.0MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

產品特點：
1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計（波紋管填料）若波紋管失效，閥桿填料也會避免泄露，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿，螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

產品特點：
1、雙重的密封設計（波紋管填料）若波紋管失效，閥桿填料也會避免。
2、杜絕外泄漏并符合國際密封標準。
3、沒有流體損失降低能源損失提高工廠設備安全。
4、使用壽命長減少維護次數降低經營成本。
5、堅固耐用的波紋管密封設計保證閥桿的零泄漏提供無需維護的條件。

零部件材料：

序號	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	閥板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	墊片	柔性石墨不銹鋼
5	雙頭螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波紋管組件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A536 Gr.60-40-18、A216-WCB

技術規范：

設計標準	GB12234
結構長度	GB12221
連接法蘭	GB9113、JB79、HG20596
試驗和檢驗	?JB/T 9092、GB/T13927

試壓規范：

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度（℃）	使用介質
1.6	2.4	1.76	≤350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

連接尺寸：

型號	WZ41H、WZ41Y-150LB
壓力等級	150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

咨詢：WZ41H波紋管閘閥
