D343TC法蘭式陶瓷蝶閥

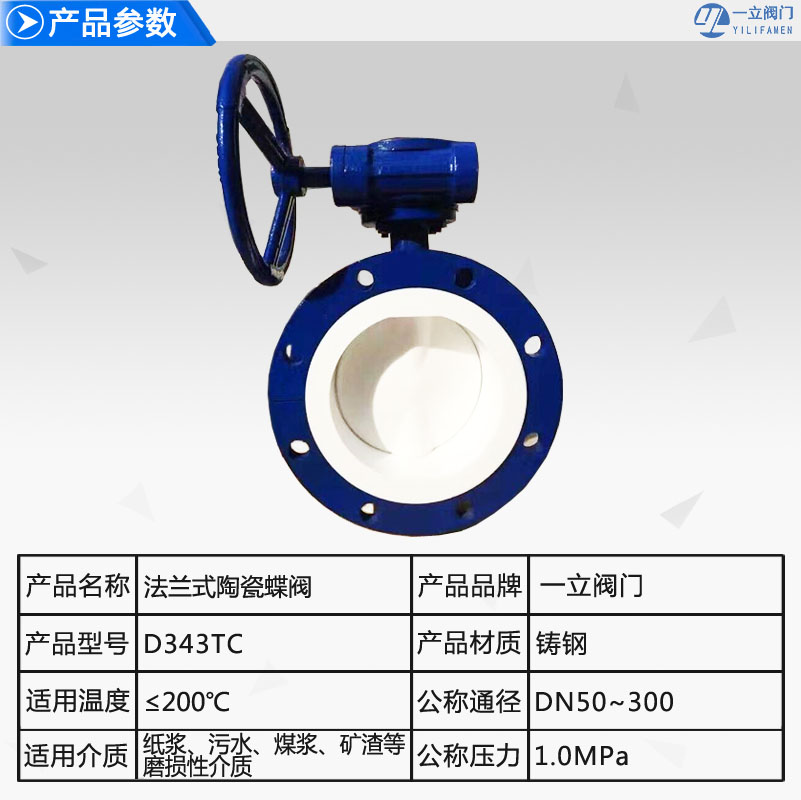

- 產品概述： 法蘭式陶瓷蝶閥蝶板密封圈與閥座密封圈采用高性能增韌結構陶瓷材料，耐磨損耐腐蝕，閥體采用整體法蘭式結構，結構緊湊，體積小，重量輕，操作靈活，啟閉力矩小，廣
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
7 |
閥桿 |
2Cr13 |
|
2 |
壓圈 |
Q235 |
8 |
填料 |
柔性石墨 |
|
3 |
閥座 |
結構陶瓷 |
9 |
填料壓蓋 |
WCB |
|
4 |
密封圈 |
結構陶瓷 |
10 |
支架 |
WCB |
|
5 |
閥板 |
WCB |
11 |
驅動裝置 |
成品件 |
|
6 |
壓板 |
Q235 |
12 |
手輪 |
Qt400 |
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
|
法蘭尺寸 |
GB/T9113 |
|
|
檢驗與試驗 |
GB/T 13927 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
GB/T 12230 |
|
|
標志 |
GB/T 12220 |
|
|
供貨 |
GB/T 12252 |
|
|

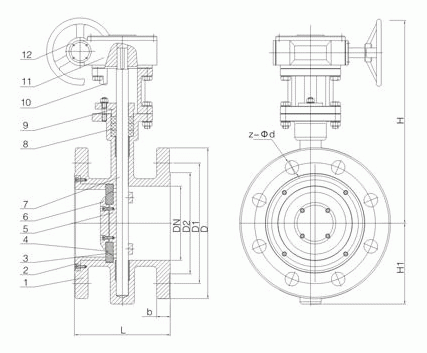

DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
H1 |
z-Φd |
|
50 |
1.0 |
108 |
140 |
125 |
100 |
254 |
85 |
4-Φ18 |
|
65 |
112 |
160 |
145 |
120 |
278 |
95 |
4-Φ18 |
|
|
80 |
114 |
185 |
160 |
135 |
312 |
106 |
4-Φ18 |
|
|
100 |
127 |
205 |
180 |
155 |
330 |
114 |
8-Φ18 |
|
|
125 |
140 |
235 |
210 |
185 |
365 |
130 |
8-Φ18 |
|
|
150 |
140 |
260 |
240 |
210 |
404 |
148 |
8-Φ23 |
|
|
200 |
152 |
315 |
295 |
265 |
496 |
176 |
8-Φ23 |
|
|
250 |
165 |
370 |
350 |
320 |
558 |
210 |
8-Φ23 |
|
|
300 |
178 |
435 |
400 |
368 |
632 |
238 |
8-Φ23 |
