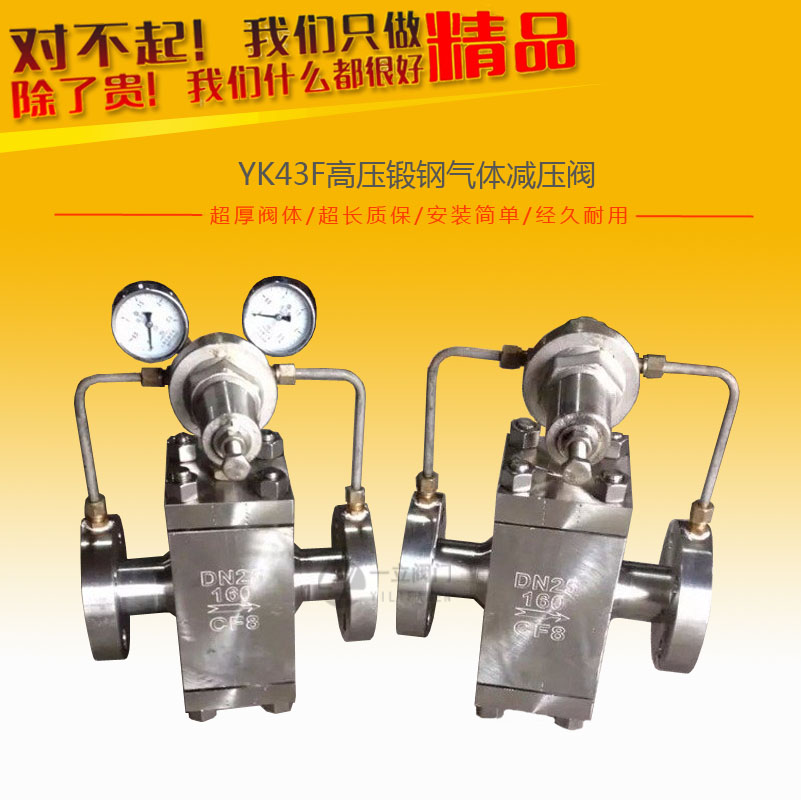

YK43F高壓鍛鋼氣體減壓閥
- 一、產品概述： YK43F 高壓鍛鋼氣體減壓閥 由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
一、產品概述：
YK43F高壓鍛鋼氣體減壓閥由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成，通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 高壓鍛造氣體減壓閥主要用于氣體管路，如空氣減壓閥、氮氣減壓閥、氧氣減壓閥、氫氣減壓閥、液化氣減壓閥、天然氣減壓閥等氣體。
二、工作原理：
氣體減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥；該閥的特點，是在進口壓力不斷變化的情況下，保持出口壓力和溫度值在一定的范圍內。減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。 按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式，按使用介質可分為蒸汽減壓閥,空氣減壓閥,氣體減壓閥等。
三、零部件材料：
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
A105 |
|
閥座閥盤 |
2Cr13/304* |
|
缸套 |
2Cr13/25(鍍硬鉻)/304* |
|
活塞 |
2Cr13/銅合金/銅合金* |
|
活塞環 |
合金鑄鐵/對位聚苯* |
|
導閥座導閥桿 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主閥導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F型號) |
橡膠/聚四氟乙稀 |
|
導閥體導閥蓋 |
25/304* |
四、技術參數：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小壓差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
滲漏量 |
X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 |
|||||
五、YK43X/F氣體減壓閥--流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
六、YK43F高壓鍛鋼氣體減壓閥
| 公稱通徑DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
| 125 | 400 | 450 | 475 | 200 |
| 150 | 450 | 500 | 475 | 210 |
| 200 | 500 | 550 | 515 | 240 |
| 250 | 650 | 560 | 290 | |
| 300 | 800 | 705 | 335 | |
| 350 | 850 | 745 | 375 | |
| 400 | 900 | 780 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 835 | 465 | |
YK43X/F氣體減壓閥--外形尺寸(PN6.4~16)
| 公稱通徑DN | 外 形 尺 寸 | |||
| L | H | Hl | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 300 | 100 |
| 20 | 180 | 200 | 310 | 105 |
| 25 | 200 | 220 | 31 | 120 |
| 32 | 220 | 230 | 310 | 120 |
| 40 | 240 | 240 | 335 | 135 |
| 50 | 270 | 300 | 335 | 135 |
| 65 | 300 | 340 | 340 | 140 |
| 80 | 330 | 360 | 380 | 170 |
| 100 | 380 | 380 | 185 | |
| 125 | 450 | 490 | 215 | |
| 150 | 500 | 490 | 225 | |
| 200 | 550 | 535 | 260 | |
| 250 | 650 | 580 | 310 | |
| 300 | 800 | 725 | 355 | |
| 350 | 850 | 765 | 395 | |
| 400 | 900 | 800 | 435 | |
| 500 | 950 | 855 | 495 | |
