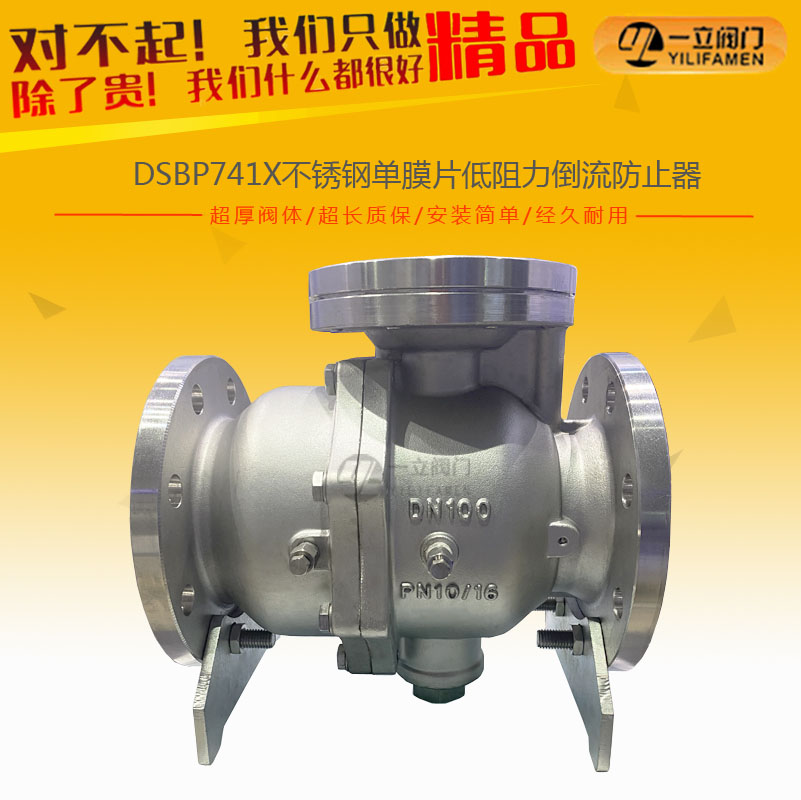

產品概述：
單膜片低阻力倒流防止器是一種用于城市供水供水單位，一般污染單位供水時嚴格限定管道中的壓力，水只能單向流動的水力控制組合裝置,它的功能是在任何工況下防止管道中的介質倒流或者虹吸倒流,一達到避免倒流污染的目的。
產品特點：
1．結構更加緊湊,尺寸短,體積小,倒流低,噪音小,在經濟流速下正常工作水損為1.3-2.5米。
2.泄水閥的精度與泄水壓力可調,使其受管道壓力波動干擾少,啟閉安全可靠,沒有非正常排水現象。
3.單膜片設計,膜片等關鍵部件的久經考驗的可靠性.使其質量優于普通的低阻力倒流防止器。
4.兩級止回閥的獨特流道設計,流阻小,啟閉速度快,可有效防止背壓突然升高對閥門及管道的破壞,限制壓力水倒流或虹吸倒流,具有靜音功能,有效處長閥門使用壽命。
5.人性化設計,產品可水平或立式安裝,在線測試,在線檢修。

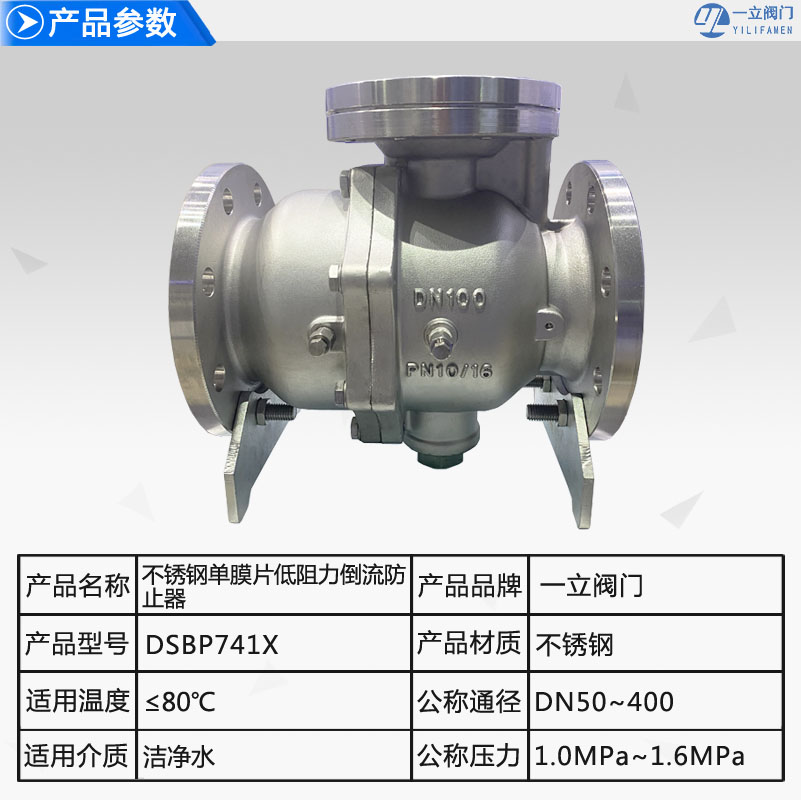

性能參數：
防污隔斷閥,倒流防止器技術要求
1. 設計,制造技術要求按CJ/T160的規定；
2. 閥門檢查和試驗按GB/T13927的規定；
3. 閥門結構長度按GB/T12221的規定；
4. 法蘭尺寸按GB/T17241.6的規定；
5. 閥門裝配前表面涂環氧樹脂粉沫,并符GB/T17219的規定。
適用范圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保。使用壓力：1.0MPa，1.6MPa 使用介質：潔凈水 介質溫度：≤80℃

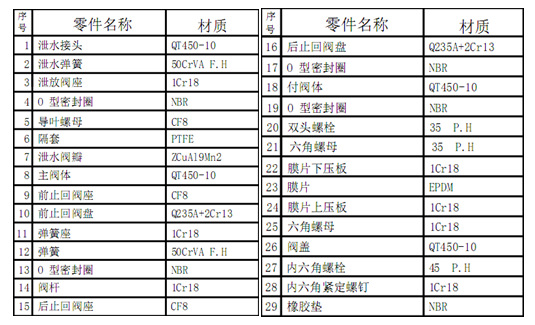

主要零件及材質：

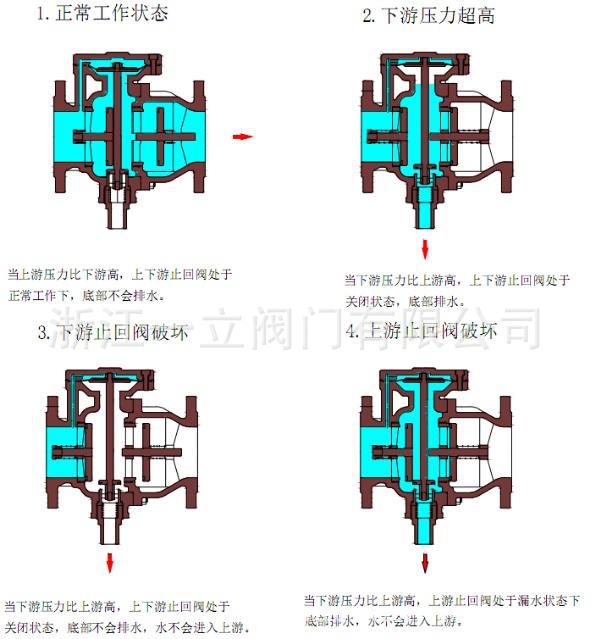

工作原理：
DSBP741X低阻力倒流防止器是在閥門系統增設一個排水泄壓裝置，這樣即使二級止回密封同時破壞，其也能起到防止回流污染的作用。其工作原理：
（1）正常供水：
a. 清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與第一級止回閥出口（第二級止回閥進口）相通，由于其存在一定的壓差ΔP1=0.035MPa，推動閥瓣下移，排水器關閉，倒流防止器正常供水；
b. 當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差ΔP1=0.035MPa，排水器仍呈關閉狀態，如進口壓力下降，中間腔和閥前壓差ΔP1≤0.022MPa時，則排水器控制彈簧推開閥芯，打開排水器讓中間腔排水，使ΔP1保持在0.035MPa；
（2）密封失靈時：
a. DSBP741X低阻力倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生滲漏，第二級止回閥之前壓力升高，造成排水器隔膜上下壓差減小，排水器打開，排水泄壓；此時，如第一級止回閥同時密封破壞，由于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流回第一級止回閥。
b. 當閥后壓力高于閥前壓力時，如供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。
（3）本閥開啟壓力≤0.07MPa，規范規定在0.06～0.1MPa范圍內，進水口止回閥工作壓差為0.035MPa。

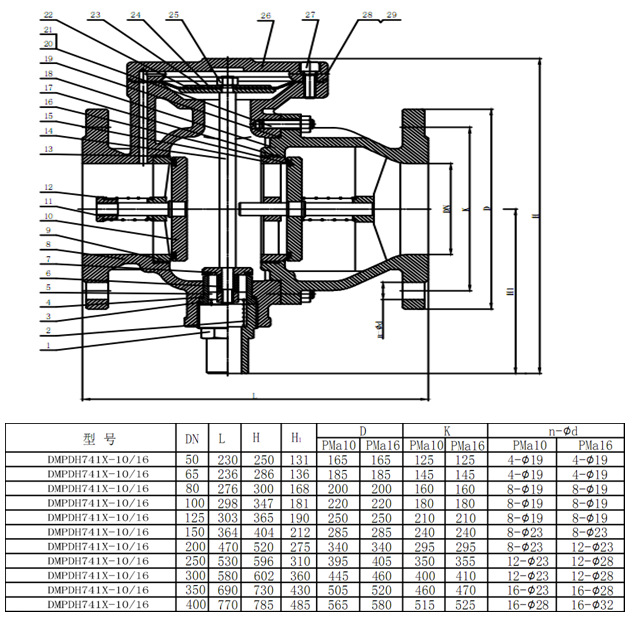

主要連接尺寸：
安裝要求：
1. 倒流防止器必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全型倒流防止器配有空氣隔阻器，其出口必須接至排水管網或下水道中。
2. 安裝地域應設排水設施。
3. 閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。

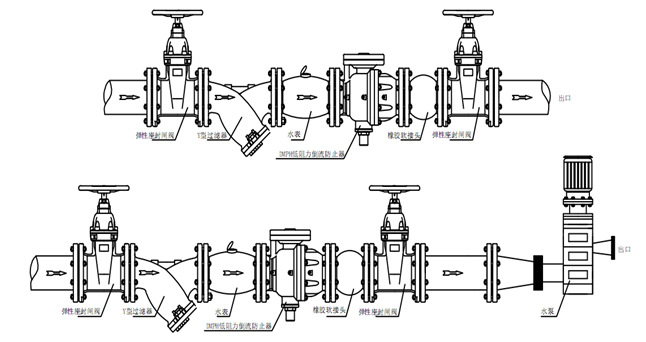

安裝示意圖：
