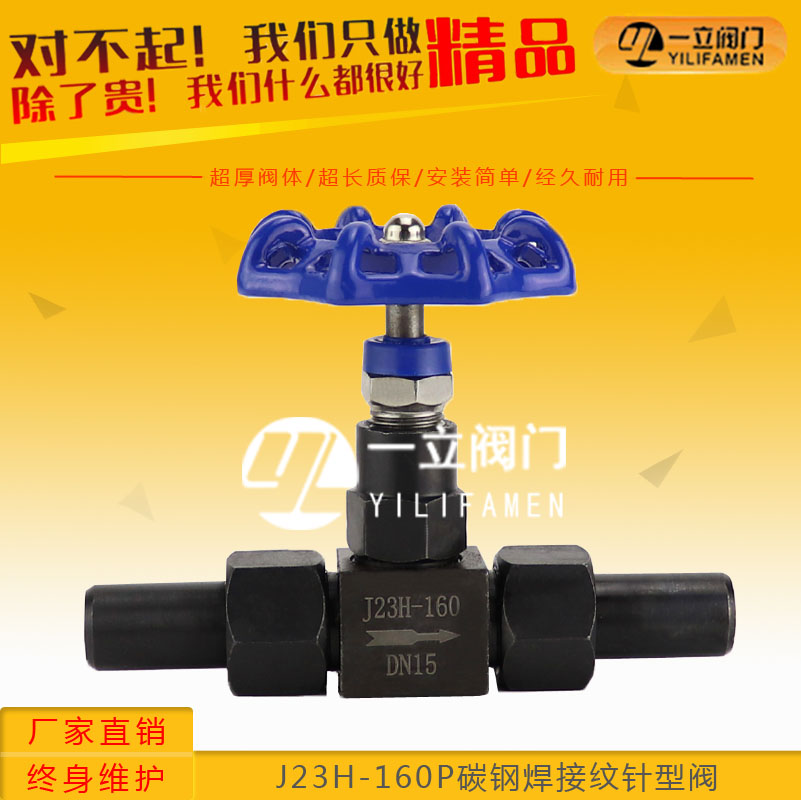

J23H-160P碳鋼焊接紋針型閥
- 產品概述： J23H-160P碳鋼焊接紋針型閥是儀表測量管路系統中重要的組成部分之一，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品概述：
針型閥是一種可以調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
J23H-160P碳鋼焊接紋針型閥是儀表測量管路系統中重要的組成部分之一，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥能比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。
主要零件材料：
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
J23H-320 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
|
J23W-320P |
SS304 |
SS304 |
SS304 |
SS304 |
主要外形連接尺寸mm：
|
公稱通徑 |
M |
ø |
L1 |
L |
H |
D0 |
重量（KG） |
|
DN6 |
M20×1.5 |
ø14×4 |
66 |
140 |
96 |
63 |
0.85 |
|
DN10 |
M24×1.5 |
ø18×4 |
78 |
160 |
115 |
78 |
1.1 |
|
DN15 |
M30×2 |
ø22×4 |
94 |
180 |
122 |
100 |
2.0 |
|
DN20 |
M36×2 |
ø28×4 |
108 |
220 |
156 |
110 |
3.5 |
|
DN25 |
M39×2 |
ø33×4 |
110 |
230 |
170 |
140 |
4.3 |
性能規范：
|
型號 |
公稱壓力（MPa） |
試驗壓力PS（MPa） |
工作壓力（MPa） |
工作溫度（℃） |
適用介質 |
||
|
殼體 |
密封（液） |
密封（氣） |
|||||
|
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化氣水、油品等 |
|
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
